MessageSujet: Doohickey! (et retros et klaxon)   Sam 12 Mar - 15:57

Salut les loulous! Comme promis des images du doohickey avec un ressort en torsion !

Démontage des éléments avec une clé à choc pneumatique : [img][/img]

on arrive au doohickey et là le désastre ça tenait je ne sais pas comment je l'ai échappé belle ! ouf... C'est le ressort qui est encore en "bon état" :

[img][/img]

Installation du ressort de torsion : percer un trou à un peu à gauche de 6 o'clock .

[img][/img]

La chaine en bon état aussi (pas usée) :


: [img][/img]

Le tous sorti avec le flywheel en noir :

[img][/img]

Le doohy en place :

[img][/img]

Et Remontage.... j'ai perdu la clavette (woodruff key) dans le bas moteur la galère pour le reprendre (vive les aimants ...)

Une heure de boulot à peu près.

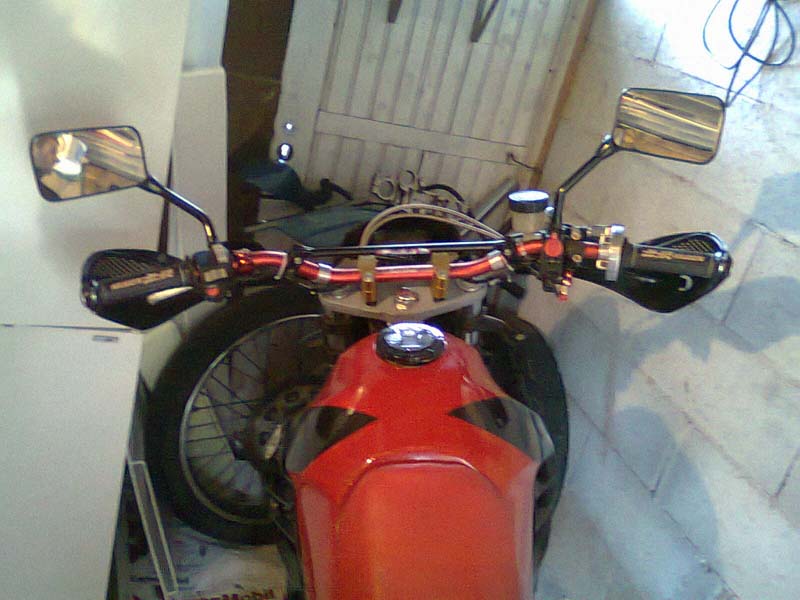

Les rétros grand angle :






Le levier de passage de vitesse plus grand (je fais du 42.5) :






Pour le klaxon chromé de 116db, il suffit d'enlever le précédent qui sert à rien et de mettre le nouveau à la place avec les fixations! Et on a un vrai klaxon de ce nom! Smile


Dernière édition par cougareliminator le Sam 12 Mar - 16:04, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sylvano
Motard
Motard


Messages : 1191
Points : 1358
Date d'inscription : 16/09/2010
Age : 36
Localisation : dordogne

MessageSujet: petite modif !!!   Sam 12 Mar - 16:41

cheers cheers cheers bravo !!! opération parfaitement réussie !!! cheers cheers cheers

Ton pignon de vilo n'a pas trop dérouillé ??? le calage n'a pas bougé ???

A bientôt .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cougareliminator
cyclomotoriste
cyclomotoriste


Messages : 81
Points : 104
Date d'inscription : 18/02/2011

MessageSujet: Re: Doohickey! (et retros et klaxon)   Sam 12 Mar - 23:25

Non ça va, j'ai eu franchement du pot! J'ai eu la conscience de ne plus l'utiliser jusqu'à ce que je fasse tous ça. Merci moi même haha . Et merci pour les indics de la clé à choc Smile .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cougareliminator
cyclomotoriste
cyclomotoriste


Messages : 81
Points : 104
Date d'inscription : 18/02/2011

MessageSujet: Re: Doohickey! (et retros et klaxon)   Sam 12 Mar - 23:37

J'oubliais, j'ai fais la vidange + filtre à huile au fait! huile motul 15w50 synthèse (ouai je sais c'est de l'huile de riche) , et filtre hiflo. quand je pense qu'un bouclard voulait me facturer une filtre à huile presque 10 € j'ai eu celui là pour 3$...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sylvano
Motard
Motard


Messages : 1191
Points : 1358
Date d'inscription : 16/09/2010
Age : 36
Localisation : dordogne

MessageSujet: petite modif !!!   Dim 13 Mar - 0:15

Bonjour , de rien pour la combine de la clé à choc Very Happy Very Happy Very Happy !!! on est tous là pour s'aider !!!

T'as eu du bol pour le tendeur !!! quand j'ai acheté la mienne c'était pas le même topo !!!

Pour l'huile je ne sais pas ce que tu appels de l'huile de riche ??? j'ai payé 36 euros les 4 litres de 15w50 synthèse de chez SEVEN .

Pour le filtre je l'ai à 3 euros , tout ça à 10 minutes de chez moi .

A bientôt
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cougareliminator
cyclomotoriste
cyclomotoriste


Messages : 81
Points : 104
Date d'inscription : 18/02/2011

MessageSujet: Re: Doohickey! (et retros et klaxon)   Dim 13 Mar - 1:03

Lol , pour l'huile de "riche" c'est au boulot quand j'ai dit que je mettais cette huile on m'a dit "tiens de l'huile de riche" haha.
J'ai payé pareil je crois pour la motul. (à carouf)

Les garages en profite un max, c'est bien connue!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
popo59
cyclomotoriste
cyclomotoriste


Messages : 89
Points : 107
Date d'inscription : 17/06/2010

MessageSujet: Re: Doohickey! (et retros et klaxon)   Dim 13 Mar - 11:34

bon boulot tous ca !!!

moi aussi faut que je m y mette surtout que j ai déjà tous le matos sauf la clé a choc .

j ai une 30/32 plate , cliquet et a œil légèrement couder , vous pensez que ca fera l affaire ?

au pire on peux me prêter une choc électrique.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cougareliminator
cyclomotoriste
cyclomotoriste


Messages : 81
Points : 104
Date d'inscription : 18/02/2011

MessageSujet: Re: Doohickey! (et retros et klaxon)   Dim 13 Mar - 11:48

Faits toi prêter une clé à choc comme tu as la possibilité...!! tu passeras moins de temps (et d'effort) et tu n'abimeras rien! (normalement).
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cougareliminator
cyclomotoriste
cyclomotoriste


Messages : 81
Points : 104
Date d'inscription : 18/02/2011

MessageSujet: Re: Doohickey! (et retros et klaxon)   Dim 20 Mar - 19:05

Salut les gars! vous savez où je peux trouver des soupapes? Je cherche mais je ne trouve pas ... Sad
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sylvano
Motard
Motard


Messages : 1191
Points : 1358
Date d'inscription : 16/09/2010
Age : 36
Localisation : dordogne

MessageSujet: soupapes    Mar 22 Mar - 1:48

Bonjour , j'ai des petits souci avec internet ... mais je vais te tuyauter !!!! ( je met des liens en plus de la recherche )

Tu vas sur ebay.de ( Allemagne ) et tu tapes dans la recherche " VESRAH VENTILE KLR 650 "

, Auslass signifie échappement et Einlass signifie admission .( attention lis bien le descriptif de chaque annonce car il te faut 2 de chaque et le bon modèle klr 650 c )

Soupape d'échappement
http://cgi.ebay.de/Ventile-Auslass-Vesrah-KAWASAKI-KLR-650-/230499881903?pt=Motorrad_Kraftradteile&hash=item35aadd13af

Soupape d'admission
http://cgi.ebay.de/Ventile-Einlass-Vesrah-KAWASAKI-KLR-650-/230511208015?pt=Motorrad_Kraftradteile&hash=item35ab89e64f

A bientôt !!!!

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cougareliminator
cyclomotoriste
cyclomotoriste


Messages : 81
Points : 104
Date d'inscription : 18/02/2011

MessageSujet: Re: Doohickey! (et retros et klaxon)   Mar 22 Mar - 21:04

Ouf! Merci! moi qui habitais près de l'allemagne, je ne parle presque pas allemand merci de l'aide Smile j'aurai jamais trouvé tous seul Smile .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sylvano
Motard
Motard


Messages : 1191
Points : 1358
Date d'inscription : 16/09/2010
Age : 36
Localisation : dordogne

MessageSujet: soupapes   Jeu 24 Mar - 0:40

Bonjour , de rien !!! on est là pour s'entraider Very Happy Very Happy Very Happy Very Happy Very Happy

A bientôt
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
grumeau
cyclomotoriste
cyclomotoriste


Messages : 75
Points : 98
Date d'inscription : 03/05/2011
Age : 47
Localisation : rhone

MessageSujet: Re: Doohickey! (et retros et klaxon)   Ven 10 Juin - 18:53

salut Wink

heu....c'est quoi l'astuce avec la clé à choc ?

j'ai reçu mon doohickey aujourd'hui (1 mois de galère je vous raconte pas)
et je vais me mettre à la tache ce week-end
je n'est pas de clé 32



lequel des 2 ressort je met ? scratch


merci geek
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
j-md looping
Motard
Motard


Messages : 274
Points : 310
Date d'inscription : 20/01/2010
Age : 57
Localisation : BELGIQUE

MessageSujet: Re: Doohickey! (et retros et klaxon)   Ven 10 Juin - 23:55

bonsoir la clef à choc permet d'enlever plus faciement le boulon central du rotor que tu dois maintenir avec une clef de 32 . Ilte faut de toute manière cette clef pour extraire le rotor. Moi j'ai coupé et ressoudé une clef plate et j'ai fait un double angle de 90° pour qu'elle se mette bien à plat sur le rotor.

pour le ressort il faut les essayer....la chaine s'allonge, les pignons et les guides s'usent donc c'est en fonction de ton moulin, moi j'ai mis le court pour etre tranquille; J'ai eu un léger sifflement au début mais maintenant tout est en ordre

et puis sois sympa colle l'autocollant quelque fois que tu revendrais la machine

bonne soirée

looping

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
grumeau
cyclomotoriste
cyclomotoriste


Messages : 75
Points : 98
Date d'inscription : 03/05/2011
Age : 47
Localisation : rhone

MessageSujet: Re: Doohickey! (et retros et klaxon)   Sam 11 Juin - 11:55

salut Wink

t’inquiète c'était prévu pour l'autocollant Very Happy

pour la dépose du rotor la clé a choc , ok

mais pour la repose du rotor , sur la revue technique , ils disent de serrer la vis en deux passes :
1ère passe : 11 kg.m
2ème passe: 16 kg.m

donc il faut un clé dynamométrique...non ?


merci Very Happy


bonne journée


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
j-md looping
Motard
Motard


Messages : 274
Points : 310
Date d'inscription : 20/01/2010
Age : 57
Localisation : BELGIQUE

MessageSujet: Re: Doohickey! (et retros et klaxon)   Sam 11 Juin - 16:58

Oui il vaut mieux utiliser une clef dynamométrique (moi j'ai emprunté celle de mon marchand de pneus !!)

Certains sur les sites aux USA préconisent même de changer le boulon pour éviter qu'il ne casse au serrage mais ca c'est peut-être un peu trop de précaution.....pour l'anecdote j'ai cassè une fois un goujon de culasse sur un moteur d'autobianchi abarth

quand tu remonteras fait bien gaffe de mettre la rainure à l'intérieur du rotor bien en face de la clavette qui est sur le vilebrquin

et puis tu sers......pas de panique, le rotor doit bien s'enfoncer sur l'axe du vilebrequin......

looping
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cyrille-86
Motard
Motard


Messages : 115
Points : 133
Date d'inscription : 19/07/2011
Age : 30
Localisation : montbrison / loire

MessageSujet: Re: Doohickey! (et retros et klaxon)   Sam 5 Nov - 15:39

bonjour, sur mon 600 klr je vais bientot remonté mon carter allumage, mais j aimerais bien mettre du joint en pate, on peut faire ca ou l epaisseur du joint est importante?
merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
popo59
cyclomotoriste
cyclomotoriste


Messages : 89
Points : 107
Date d'inscription : 17/06/2010

MessageSujet: Re: Doohickey! (et retros et klaxon)   Sam 5 Nov - 22:04

moi j ai mis du joint en pâte bleu acheter chez norauto et ça fonctionne nikel Wink

je sais plus la marque par contre .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cyrille-86
Motard
Motard


Messages : 115
Points : 133
Date d'inscription : 19/07/2011
Age : 30
Localisation : montbrison / loire

MessageSujet: Re: Doohickey! (et retros et klaxon)   Sam 5 Nov - 22:57

salut
merci pour ta reponse, moi j ai une pate grise metal loctite(emprent difinitif au boulot Smile )resiste a -70 ° , +200° et resiste a l huile donc je vais partir la dessus
encore merci a toi
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sylvano
Motard
Motard


Messages : 1191
Points : 1358
Date d'inscription : 16/09/2010
Age : 36
Localisation : dordogne

MessageSujet: Patte à joint    Dim 6 Nov - 14:47

Bonjour ,

Je viens mettre mon grain de sel lol! lol! lol!

Je vous met un sujet patte à joint pour échanger sur ce thème .( sujet : Moulin " entretien")

A bientôt
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ParillaTG14
Cycliste
Cycliste


Messages : 36
Points : 44
Date d'inscription : 08/03/2014
Age : 57
Localisation : BRETAGNE

MessageSujet: Doohickey KLR 600 A1 1984   Mer 2 Avr - 14:29

Salut,

Je viens m'insérer dans ce sujet car j'ai une petite question à propos du Doohickey: j'ai reçu le mien il y a quelques jours et j'avais commandé le ressort de torsion. La question est: puis-je l'adapter sur ma KLR 600 A1 de 1984? Question Question Question Qu'en pensez-vous? Question Question J'ai regardé et à première vue je ne vois pas de difficultés. Si les pros de la KLR pouvait me répondre.

A+ Very Happy Very Happy Very Happy Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sylvano
Motard
Motard


Messages : 1191
Points : 1358
Date d'inscription : 16/09/2010
Age : 36
Localisation : dordogne

MessageSujet: Re: Doohickey! (et retros et klaxon)   Mer 2 Avr - 16:59

Bonjour,

Si mes infos sont exactes la réponse et OUI !!!

Seuls les pignons de la chaîne d'eqilibrage sont de conception différente par rapport au klr C.

A bientôt
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ParillaTG14
Cycliste
Cycliste


Messages : 36
Points : 44
Date d'inscription : 08/03/2014
Age : 57
Localisation : BRETAGNE

MessageSujet: Doohickey   Mer 2 Avr - 18:56

Merci Sylvano cheers , je vais donc essayer et vous tiens au courant.


 Very Happy A+ Very Happy Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ParillaTG14
Cycliste
Cycliste


Messages : 36
Points : 44
Date d'inscription : 08/03/2014
Age : 57
Localisation : BRETAGNE

MessageSujet: Re: Doohickey! (et retros et klaxon)   Sam 12 Avr - 22:02

salut à tous,

Ca y est, j'ai installé le nouveau doohickey avec le ressort de torsion (voir photos). Par contre il a fallut meuler le doohic car le rotor de l'alternateur ne passait pas No Après cette modif plus de problèmes. Par contre j'ai toujours un bruit moteur mais il s'atténue dés qu'elle est chaude  Question Question Question La distri, les soupapes ou est ce normal? Il est vrai que je ne l'ai plus entendu tourné depuis longtemps. Bon pour le moment on va tourné gentiment comme ça en écoutant bien. Ah une dernière chose, que me conseillez-vous comme essence avec mon ancêtre. J'ai lu sur un article qu'elle pouvait tourner au sans plomb 95 ou 98 et ce sans additif. Qu'en pensez-vous et vous, vous roulez avec quoi sur les anciennes?

Parilla
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ParillaTG14
Cycliste
Cycliste


Messages : 36
Points : 44
Date d'inscription : 08/03/2014
Age : 57
Localisation : BRETAGNE

MessageSujet: Re: Doohickey! (et retros et klaxon)   Dim 13 Avr - 16:56

Bon je n'ai pas su passé les photos alors les voilà:

Image hébergée par servimg.com
Le trou pour le ressort de torsion percé à 7 hoo

Image hébergée par servimg.com
Le ressort monté et avant tension sur le "doohickey"

Image hébergée par servimg.com
Le tout mis en place mais avant modif pour le rotor, il a fallu meulé le haut du "doohic".

voilà depuis ça tourne (tour du pâté de maison ce matin)

A+

Parilla
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Doohickey! (et retros et klaxon)

Revenir en haut Aller en bas

Doohickey! (et retros et klaxon)
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Doohickey! (et retros et klaxon)
» Klaxon en rade
» Klaxon a trompette!? oui mais ou?
» [Equipement] Changer le klaxon
» Klaxon ; en changer par pitié

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUM KLR - KLX 650 KAWASAKI :: Moulin :: entretien-
Sauter vers:
