MessageSujet: modification klr 650 sm   Jeu 9 Déc - 23:23

Bonjour , ah oui il passe très très tôt en Dordogne !!!!! santa santa santa C'est à cause du climat !!!! lol! lol! lol! lol! lol!

Les photos de l'installation la semaine prochaine si tout va bien !!!

Affaire à suivre !!!


A plus
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jerome74
Motard
Motard


Messages : 131
Points : 158
Date d'inscription : 15/10/2010
Age : 36
Localisation : 74

MessageSujet: Re: modification klr 650 sm   Ven 10 Déc - 1:56

super joué pour ton SM, mais dit moi comment brancher toutes les fonctions? vitesse, jauge essence, température? ta une sonde sur le sm?
moi pas sur le DR, pas de jauge de température ni d'essence donc pas possible de brancher Rolling Eyes
j'attend ton montage What a Face
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sylvano
Motard
Motard


Messages : 1190
Points : 1357
Date d'inscription : 16/09/2010
Age : 36
Localisation : dordogne

MessageSujet: modification klr 650 sm   Ven 10 Déc - 16:26

Bonjour , tu as oublié ma devise ???

Je vais essayer de t'expliquer que à par la jauge à essence tout est possible ( je ne connais qu'une marque de compteur qui te propose d'en rajouter une !! c'est ACEWELL !! )

Pour te répondre oui j'ai une sonde sur une durite d'eau ,il faut savoir que le klr à un emplacement sur la culasse derrière la bougie mais sur le klr650C cet emplacement est bouché par une vis collé ( n'essayez pas de l'enlever car même culasse à l'établi rien n'y fait !!! )

Voici la prise de température sur durite diamètre 22 mm ( cette accessoire n'est pas fourni avec le compteur , il n'y a que la sonde )



Pour la vitesse c'est le même principe que pour un compteur de vélo !! c'est juste un peu plus étudié et bien moins fragile !!

Pour répondre à ta dernière question ,pour les motos à refroidissement par air ou bien par huile tu as deux autres solutions possible !!( Sur certains compteurs tu as la possibilité de prendre les températures d'eau + de l'huile )

* ou tu prends la température avec un accessoire que tu visses sous la bougie ( dans ton cas celle la plus accessible )

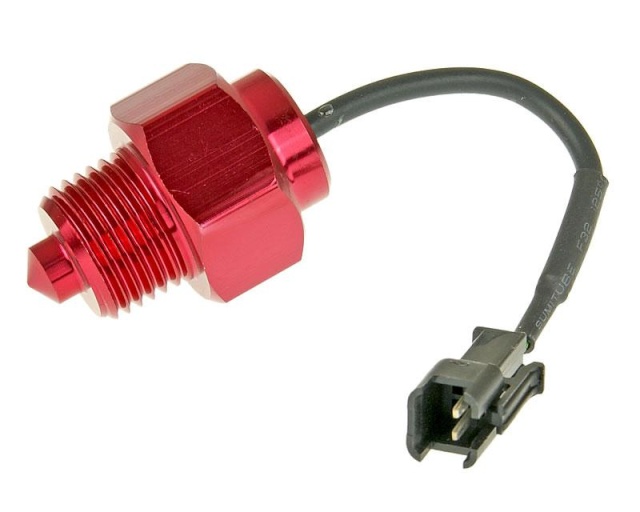

*ou alors et moi je préfère , tu prend ta température d'huile au niveau du bouchon de vidange et là tu as deux solutions possible!!
-soit tu visses un bouchon qui fait sonde



-ou alors et je trouve ça plus judicieux , tu montes un adaptateur prévu pour recevoir la sonde standard livré avec le compteur à la place de ton bouchon de vidange



Voilà , j'espère t'avoir répondu !! Very Happy Very Happy Very Happy

A bientôt .


Dernière édition par sylvano le Ven 17 Déc - 0:09, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sylvano
Motard
Motard


Messages : 1190
Points : 1357
Date d'inscription : 16/09/2010
Age : 36
Localisation : dordogne

MessageSujet: modification klr 650 sm montage koso !!   Mar 14 Déc - 22:23

bonjour , je vous montre le contenu de l'emballage de cette petite bête !!!
Tout d'abord , le compteur avec quelques fils !!!!lol! lol! lol!

Ensuite le sachet qui contient la sonde de température et les rallonges ( température et prise compte tour )

le capteur de prise de la vitesse avec les deux supports

La patte d'installation du compteur pour montage sur le guidon


Et pour finir évidemment un sachet de "morpions" pour le piquage des fils ( perso je soude ) et une notice en anglais !!!

Voila !!! les prochaines photos une fois l'installation en cours !!!

A bientôt .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sylvano
Motard
Motard


Messages : 1190
Points : 1357
Date d'inscription : 16/09/2010
Age : 36
Localisation : dordogne

MessageSujet: modification klr 650 sm montage koso !!   Mer 15 Déc - 22:39

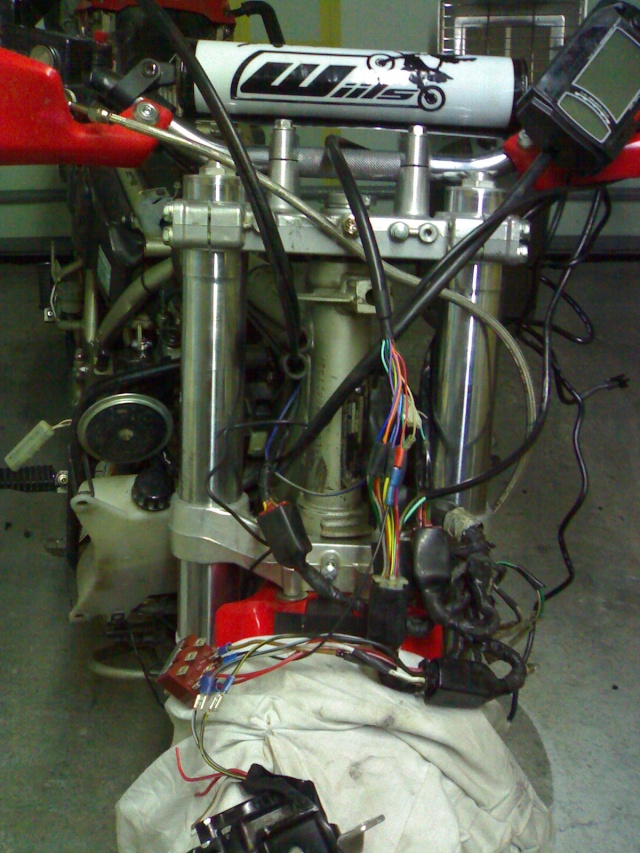

bonjour , le montage continue !!!! suppression du neiman et ajout d'un interrupteur + coupe circuit à clés !!!




A bientôt !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mtisse3637
Admin
Admin


Messages : 374
Points : 469
Date d'inscription : 14/12/2009
Age : 31
Localisation : chateauroux

MessageSujet: Re: modification klr 650 sm   Jeu 16 Déc - 16:14

belle machine!!!et courage pour la suite!!ton installation promet cyclops
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://klr-klx.forumsclub.com
dantonin
Motard
Motard


Messages : 148
Points : 174
Date d'inscription : 21/10/2010
Age : 46
Localisation : vosges

MessageSujet: Re: modification klr 650 sm   Jeu 16 Déc - 19:10

y reste quoi d'origine en fait ????


lol! lol! lol! lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sylvano
Motard
Motard


Messages : 1190
Points : 1357
Date d'inscription : 16/09/2010
Age : 36
Localisation : dordogne

MessageSujet: modification klr 650 sm montage koso !!   Jeu 16 Déc - 19:54

Bonjour , alors pour te répondre c'est délicat !!! lol! lol! lol! lol! Je dirais le cadre ... C'est tellement une bonne base pour une préparation que tu peut quasiment tout faire !!!

A bientôt .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sylvano
Motard
Motard


Messages : 1190
Points : 1357
Date d'inscription : 16/09/2010
Age : 36
Localisation : dordogne

MessageSujet: modification klr 650 sm montage koso !!   Ven 17 Déc - 14:32

bonjour , la suite du montage !!! avec une grosse galère ... la suppression du neiman n'est pas une chose facile car il dispose d'un antivol !!! il faut le contourné et le le recréer sous peine de ne plus avoir d'allumage !!!

Les soudures isolés et sous gaine thermos-rétractable ... ( après avoir pris soin de tout identifier !!!)

fabrication de la nouvelle planche de bord pour intégrer le compteur , le coupe circuit de quad ( à clé bien sur !! ) et un inter pour remplacer le neiman !!

Le tout sur silentbloc !!!!

Montage sur la moto , fixation sur le té supérieur !!! intégration des divers éléments


La suite dès que j'ai avancé un peu plus !!! A bientôt !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jerome74
Motard
Motard


Messages : 131
Points : 158
Date d'inscription : 15/10/2010
Age : 36
Localisation : 74

MessageSujet: Re: modification klr 650 sm   Ven 17 Déc - 16:05

ha ouai ça claque là, autre chose que le vieillot compteur des KLR cheers
bonne continuation bounce
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sylvano
Motard
Motard


Messages : 1190
Points : 1357
Date d'inscription : 16/09/2010
Age : 36
Localisation : dordogne

MessageSujet: modification klr 650 sm montage koso !!   Sam 18 Déc - 2:55

Opération terminée !!!!!!!! Tout fonctionne à merveille !!!


Je vous montre l'inter qui remplace le neiman et le coupe circuit de quad ( à clés biensur !!! )

Une petite photo de l'ancien montage ...

Le koso en ordre de marche !!!!

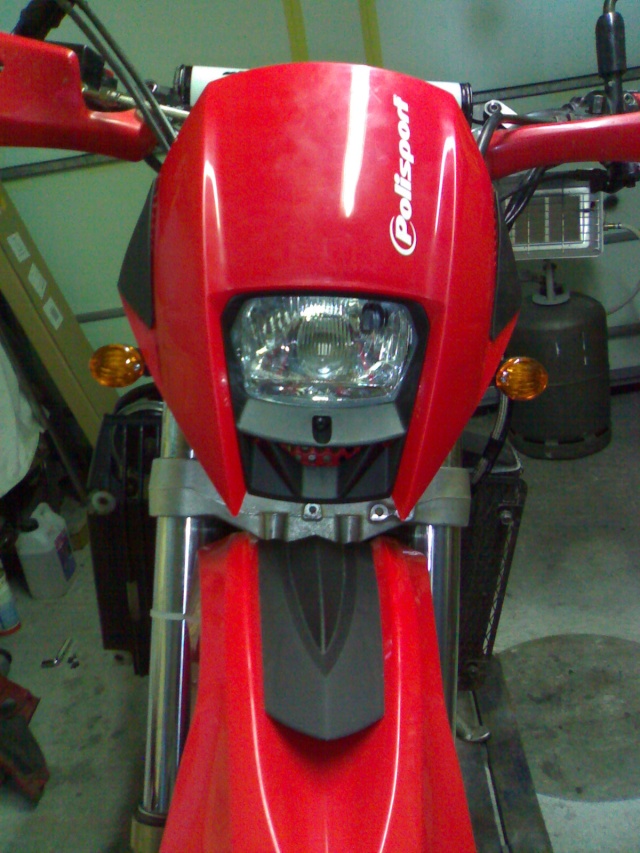

Une vue de face pour vous montrer les petits clignos !!!


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fab86
cyclomotoriste
cyclomotoriste


Messages : 92
Points : 119
Date d'inscription : 17/06/2010
Age : 36
Localisation : poitiers

MessageSujet: Re: modification klr 650 sm   Sam 18 Déc - 3:22

super classe ce petit combiné !! bon courage pour la suite
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
shogun06
Cycliste
Cycliste


Messages : 20
Points : 26
Date d'inscription : 04/12/2010
Age : 40
Localisation : 06500

MessageSujet: Re: modification klr 650 sm   Sam 18 Déc - 5:36

sympa la bestiole, un ptit kit moteur ça m'teeeeeeeeeeeeente lol
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sylvano
Motard
Motard


Messages : 1190
Points : 1357
Date d'inscription : 16/09/2010
Age : 36
Localisation : dordogne

MessageSujet: modification klr 650 sm   Sam 18 Déc - 13:05

Bonjour , merci Fab , merci shogun pour l'info moi aussi un kit moteur ça me tentais !!! ça serais à refaire j'hésiterai pas une seule seconde !!!

Franchement c'est que du bonheur !!! le rodage préconisé par schnitz racing est très long et pénible ( 800 kms ) mais le final est super !!!

Le seul inconvénient majeur , et c'est pour ça que j'avais monté une sonde de température :

++++INTERDICTION DE ROULER SI LA TEMPÉRATURE DU MOTEUR EST EN DESSOUS DE 50°C++++

En cause la dilatation très lente du piston forgé !!! Il faut que la dilatation piston/cylindre s'équilibre !!! Pour ce qui connaissent le jeu piston/cylindre à l'usinage est de 6 centièmes !!! Il faut roder sinon serrage !!!!

A bientôt .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jerome74
Motard
Motard


Messages : 131
Points : 158
Date d'inscription : 15/10/2010
Age : 36
Localisation : 74

MessageSujet: Re: modification klr 650 sm   Dim 19 Déc - 12:17

cheers cheers cheers cheers cheers cheers
super, beau travaille
cheers cheers cheers cheers cheers cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sylvano
Motard
Motard


Messages : 1190
Points : 1357
Date d'inscription : 16/09/2010
Age : 36
Localisation : dordogne

MessageSujet: modification klr 650 sm    Dim 19 Déc - 19:53

Bonjour , merci Jérôme !!! tu te débrouille bien toi aussi !!! cheers cheers cheers

Maintenant j'attaque ma révision hivernale !!! jeux au soupapes , vidange et filtre à huile !!!

Les pastilles sont commandées !!! Y a plus qu'à attendre pour le remontage !!!

A bientôt .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jo
Modérateur
Modérateur


Messages : 860
Points : 1103
Date d'inscription : 14/10/2010
Age : 32
Localisation : Alsace

MessageSujet: Re: modification klr 650 sm   Mar 21 Déc - 1:42

Bonjour, me voilà revenu après un gros coup de bourre !!

Oui c est vrai, très beau travail, bel usinage, la platine est vraiment réussi.
Une machine unique, et splendide !

Le must du klr !!!! LA REFERENCE. !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dantonin
Motard
Motard


Messages : 148
Points : 174
Date d'inscription : 21/10/2010
Age : 46
Localisation : vosges

MessageSujet: Re: modification klr 650 sm   Mar 21 Déc - 19:48

c'est plus une klr mais une KLR-R !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sylvano
Motard
Motard


Messages : 1190
Points : 1357
Date d'inscription : 16/09/2010
Age : 36
Localisation : dordogne

MessageSujet: modification klr 650 sm   Mar 21 Déc - 22:53

Bonjour , merci les gars !!! vous la faites rougir !!! Elle va pas vouloir démarrer !!!Very Happy Very Happy Very Happy Very Happy Very Happy

Je garde ton idée sous le coude Dantonin , je trouve ça sympa cheers KLR-Rcheers!!!! Pourquoi pas !!!

En tous cas merci encore pour vos compliments , ils me touchent vraiment !!! on serait tous plus près je vous payerai un coup !!!!

A bientôt .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jerome74
Motard
Motard


Messages : 131
Points : 158
Date d'inscription : 15/10/2010
Age : 36
Localisation : 74

MessageSujet: Re: modification klr 650 sm   Mer 22 Déc - 10:56

super classe le rendu cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sylvano
Motard
Motard


Messages : 1190
Points : 1357
Date d'inscription : 16/09/2010
Age : 36
Localisation : dordogne

MessageSujet: modification klr 650 sm   Lun 3 Jan - 23:20

Bonjour à tous !!! après ce passage à la nouvelle année ( meilleurs vœux à tout le monde !!! ) j' ai trouvé le temps d'aller faire un tour de pétrolette et j'en ai profité pour faire quelques photos du rendu final !!! ( elles ne sont pas tip top mais j'en prendrais d'autre quand le soleil montrera le bout de son nez !!! ) Very Happy Very Happy Very Happy





A bientôt !! Very Happy Very Happy Very Happy Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dantonin
Motard
Motard


Messages : 148
Points : 174
Date d'inscription : 21/10/2010
Age : 46
Localisation : vosges

MessageSujet: Re: modification klr 650 sm   Mar 4 Jan - 0:11

elle est super sympa cette klr-R !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sylvano
Motard
Motard


Messages : 1190
Points : 1357
Date d'inscription : 16/09/2010
Age : 36
Localisation : dordogne

MessageSujet: modification klr 650 sm   Mar 4 Jan - 0:28

Merci merci !!!! Ça fait du bien un petit tour !!! c'est vraiment une moto agréable !!! travailler dessus est un vrai plaisir et rouler avec ne représente que du bonheur !!! quel machine ce klr !!!

J'suis fan !! mais comment ne pas l'être ??? Very Happy Very Happy Very Happy Very Happy Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fab86
cyclomotoriste
cyclomotoriste


Messages : 92
Points : 119
Date d'inscription : 17/06/2010
Age : 36
Localisation : poitiers

MessageSujet: Re: modification klr 650 sm   Mar 4 Jan - 3:02

ah be moi aussi j suis fan .........mais de la tienne sylvano!! le final est TERRIBLE Twisted Evil c est comme j aime : y a plus rien dorigine et pourtant ta l impression que la moto sors de chez le concessionnaire !! bravo cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jo
Modérateur
Modérateur


Messages : 860
Points : 1103
Date d'inscription : 14/10/2010
Age : 32
Localisation : Alsace

MessageSujet: Re: modification klr 650 sm   Mar 4 Jan - 19:20

Elle est tout simplement monstrueuse !!
Dans le sens positif du terme bien entendu !!

Vraiment très belle !!!!

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: modification klr 650 sm   Aujourd'hui à 0:23

Revenir en haut Aller en bas

modification klr 650 sm
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 3 sur 11Aller à la page : Précédent  1, 2, 3, 4 ... 9, 10, 11  Suivant
 Sujets similaires
-
» modification pot origine
» Future modification de mon 883 , demande de renseignement...
» Adaptation du cylindre 125 YZ sans autre modification
» Modification chicanes
» Modification phare avant sur une Giulia Super

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUM KLR - KLX 650 KAWASAKI :: Présentation :: La monture-
Sauter vers:
